产品简介：

 DY-AXQB暗箱型汽包水位工业电视监视系统是布置在锅炉汽包层司水小室内的专用设备，分为开放式和暗箱式。暗箱式汽包水位工业电视解决了在全天候光照环 境下，摄像机对汽包水位的清晰监视，便于操作人员实时掌握汽包水位的高度， 为保障锅炉 生产起到了积极作用。每套锅炉汽包水位采用两台摄像机组件的方案， 实时、清晰地显示在单元控制室内彩色监视器上。为了 摄像机在炉顶高温、 高粉尘条件下连续可靠运，系统具有冷却保护功能和遥控变倍、变焦和调光圈功能。

技术参数：

1、200 万像素高清网络摄像机，图像分辨率约 1920 × 1080P

2、水位计内置冷光源、金属暗盒，实现红绿分界面清晰可见。

工作原理

 DY-AXQB型汽包水位工业电视系统是对锅炉汽包就地直读式水位计进行 监视的专用电视设备。通过 CCD 摄像头（监视仪）在现场把直读式水位计的实际示数转换成视频信号，经视频传输电缆把水位计图像传至集控室监视器上， 并可通过监视器上调出清晰图像为运行人员准确操作提供可靠的依据。 汽包水位计使用三可变摄像镜头摄入通过聚焦、光圈控制，把图像传输到 CCD 靶面经摄像机数字化处理，， 传输到 CRT 视频输入端，因此在集控室即可看到汽包水位现场工作状态。 如监 测双汽包水位时，加装双画面分割器，这样可同时显示汽包的甲侧和乙侧水位。 汽包水位计附近的温度及 CCD 自身的温度如果过高,则会影响监视仪的正常 工作，因此在系统中加装了一套小型半导体制冷系统，通过半导体 N.P 能量转换 达到降温目的。当冷却防护罩内的温度传感器在温度超标发出超温信号时，电子 冷却器开始致冷；当温度降到 值时电子冷却器停止工作。这种智能式降温装 置可以降低电耗，更能延长设备的使用寿命，而且使得防护罩易于密封。

技术特点：

1、暗箱式，不受外界光线干扰，能够始终保持图像清晰，红蓝标线清晰可见。

2、维护方便，前段可快速拆卸，不锈钢材质，防尘防雨。

应用炉型及领域：

大型燃煤燃气电厂，自备电厂，垃圾电厂等发电企业汽包水位计的监控

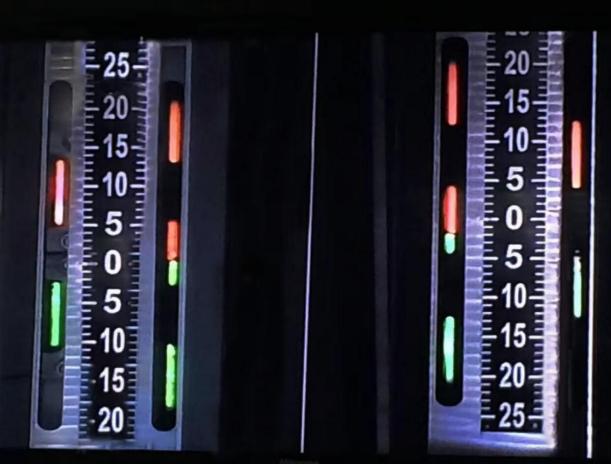

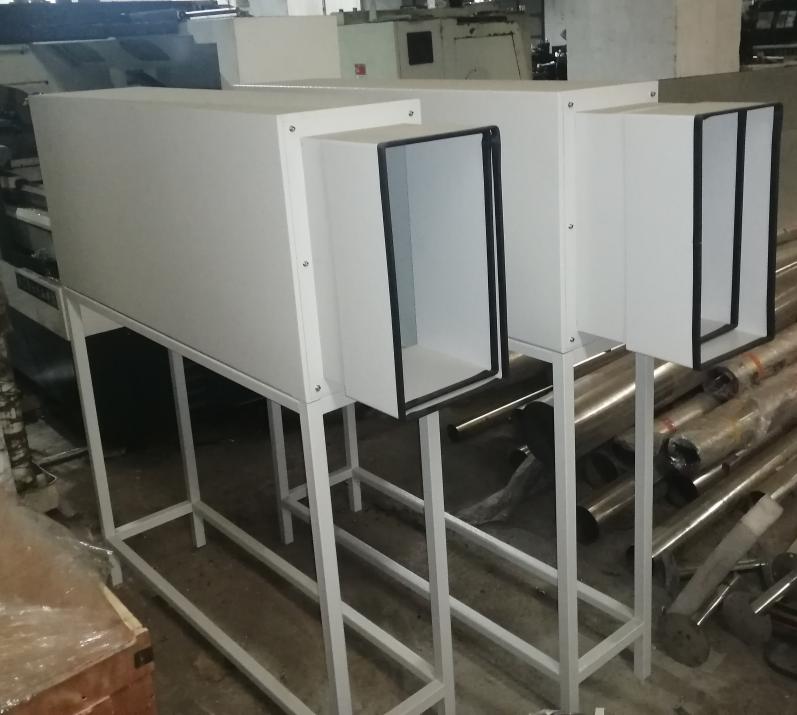

现场图片：
