浮法玻璃在线缺陷检测系统 所属分类:玻璃玻纤行业

产品介绍:产品简介:玻璃原板宽:≤ 4000-5200mm;玻璃线速度:≤ 30m/min; 玻 璃 板 摆 :150mm; 玻 璃 厚 度 :1-15mm; 玻璃透光率:≥35%环境温度 : 0℃, 50℃;系统性能1、检测精度 ( 缺陷核心尺寸 )系统分辨率 :0.05mm 系统检测精度:0.1mm2、检出率 / 误……

推荐产品

  • 产品描述

产品简介:

玻璃原板宽:≤ 4000-5200mm;

玻璃线速度:≤ 30m/min; 玻 璃 板 摆 :±150mm; 玻 璃 厚 度   :1-15mm; 玻璃透光率:≥35%

环境温度 :> 0℃,< 50℃;

系统性能

1、检测精度 ( 缺陷核心尺寸 )

系统分辨率 :0.05mm 系统检测精度:0.1mm

2、检出率 / 误检率(检出缺陷实际板面不存在缺陷)

1)定义:

检出率 = 检出缺陷总数量 /(总缺陷数量×测试运行次数) 误检率 = 误检缺陷总数量 /(总缺陷数量×测试运行次数) 2)变形缺陷:

厚度

mm

<3

≥3,<5

≥5,<15

核心

尺寸

mm

≥ 1.0

≥ 0.6

≥ 0.4

≥ 0.3

≥ 0.2

≥ 0.1

≥ 1.0

≥ 0.6

≥ 0.4

≥ 0.3

≥ 0.2

≥ 0.1

≥ 1.0

≥ 0.6

≥ 0.4

≥ 0.3

≥ 0.2

≥ 0.1

检出率

99.9

99.9

99

98

97

90

99.9

99.5

97

96

95

85

99.9

98

94

92

90

80

误检率

0.1

0.1

0.2

0.3

0.6

0.8

0.1

0.2

0.3

0.4

0.6

0.8

0.2

0.3

0.4

0.5

0.6

0.9

3)非变形缺陷(如板中泡、粘锡等):

透光率

≥80

35,<80

核心尺寸

mm

0.8

0.5

0.3

0.8

0.5

0.3

检出率

99.9

98

90

98

90

85

误检率

0.5

0.8

1.0

0.5

0.8

1.0

3、玻筋

波筋对超过 50mm横向无变化的度数,检测值按 GB11614-2009 操作所检定度数偏差不超过± 5°斑马角,检出率不低于 98% 。

4、分类准确率

1)定义

分类准确率 = 分类正确的缺陷 /(总缺陷*测试运行次数)。2)缺陷类型

线性缺陷和非线性缺陷分类准确,分成不同组,表示如下:

﹒气泡

﹒结石

﹒线道

﹒玻筋

﹒光畸变

﹒粘锡

﹒结瘤

﹒无变形缺陷等超过 100 种类型

分类是可以调整和改变的,每一组有不同的分类准确率。在一般情况下,分类准确率平均为80%-90% 。客户可以进行调整和改善,主要通过长期缺陷种类特征收集和机器自学习功能实现。通过这种改善,分类准确率可以达到下表水平:

序号

缺陷核心尺寸

分类准确率

1

≥ 0.5mm

>94%

2

≥ 0.3mm

>92%

3

≥ 0.2mm

>90%

4

≥ 0.1mm

>85%

5、尺寸误差

缺陷核心尺寸≤ 0.5mm 时,其测量偏差± 0.1mm( 核心);

缺陷核心尺寸≤ 2mm 时,其测量偏差± 0.2mm( 核心); 缺陷核心尺寸>2mm时,其测量偏差± 10%( 核心)。

6、缺陷位置偏差(需方必须提供与切机设备完全一致的切刀信号) 玻璃拉引方向:± 2mm;

玻璃宽度方向:± 1mm。7、玻璃透光率

系统对玻璃透光率要求:≥35%;

当玻璃速度≤10m/min 时,透光率≥8%检测效果相同。

系统拓扑架构

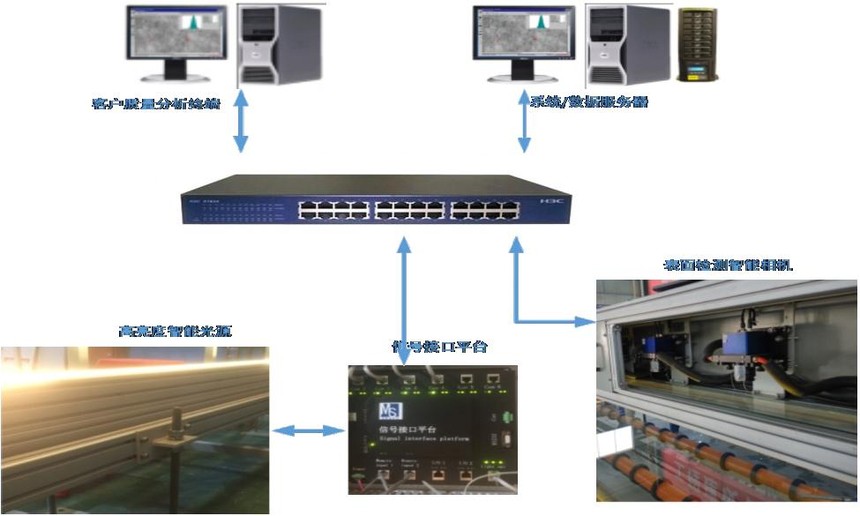

系统由双 CCD 相机、智能处理器、多场光源和服务器等构成,具体结构如下图所示:
