在线式高炉炉顶红外测温热成像仪 所属分类:钢铁冶金行业

产品介绍:产品简介:高炉炉顶红外摄像系统是运用于炼铁厂高炉炉顶的特种闭路电视设备,采用水、风冷方式。探头外层采用水冷却装置;内层前端采用针孔形式,通过压缩氮气对摄像机及镜头进行强制风冷,同时在前端喷出形成风帘,有效防止炉内高温及粉尘对镜头前端的侵蚀。由……

推荐产品

  • 产品描述

产品简介:

高炉炉顶红外摄像系统是运用于炼铁厂高炉炉顶的特种闭路电视设备,采用水、风冷方式。探头外层采用水冷却装置;内层前端采用针孔形式,通过压缩氮气对摄像机及镜头进行强制风冷,同时在前端喷出形成风帘,有效防止炉内高温及粉尘对镜头前端的侵蚀。由于目前采用了国外的螺旋吹扫技术,使得镜头前端不再积灰,免去了经常由于积灰而要清扫镜头的麻烦。设备将红外摄像机镜头伸入炉内,通过炉墙开孔,直接观察炉内进料、料面、料层燃烧及料层温度等状况。该设备既能 生产 ,又改善工作环境,降低劳动强度,还便于实现集中调度及生产过程的自动化。系统由于采用计算机处理技术,比传统的模拟电视功能更加强大并有质的改变,对保障窑炉的生产运行有一定的指导作用。系统集视频监控、录象、伪彩处理、温度监测、实时温度曲线、温度分析、温度跟踪显示于一体;灵活的组态设置和丰富、强大的视频处理功能充分体现了该系统的实用性。



技术参数:


在线式红外热像仪 DY-86G 技术参数

探测器

探测器类型

非制冷焦平面探测器

像元数

384×288

像元间距

17μ m

波长范围

8~14μ m

热灵敏度(NETD)

≤50mk@30℃

帧频

50Hz

图像处理与显示

成像时间

≤10S

调色板

多种调色板,白热、黑热、铁红等

对比度、亮度

自动 手动

图像模式

HDR 宽动态模式

OSD

支持

测温分析

测温精度

±2℃或±2%取较大值



测温范围

低中高温度段(可自

由切换)

-20~﹢200℃

-20~﹢800℃

-20~﹢1600℃

可按需求定制

接口模块

数据接口

RJ45 千兆网

协议支持

默认 UDP

电源接口

2EDGKD-3.81mm/2P

输入电源电压

7~12VDC

功耗

<3W

反接保护

过欠压保护

环境参数

工作温度

-10℃~+65℃

存储温度

-40℃~+70℃

抗温度冲击

5/min-40+60

抗振性

4.3gxyz轴每轴2小时

抗冲击

加速度 25g,半正弦波,脉冲宽度 6ms,安

湿度

95%(非冷凝)

镜头

焦距

f=3.3mm/F#1.5

视场角

100°×79°

调焦方式

手动

物理特性

外形尺寸

PCB:40mm×40mm

重量

<160g(不含镜头及镜头底座)

镜头选配

支持

安装孔

四面均有两个 M3×4

技术特点:

l 针对在线式红外热像仪专业研制

l 实时热像监控,支持多机直连

l 多种辅助工具方便数据处理分析

l 直方图、温度曲线实时或离线分析

l 方便设置告警阈值,多种告警模式

l 多种数据格式存储方便分析

应用炉型及领域:

钢厂炼铁,炼钢高炉,炉顶布料成像。转炉炉口成像测温。

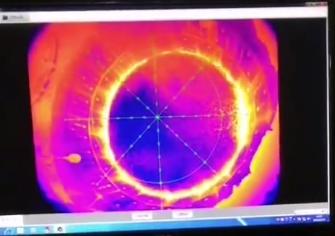

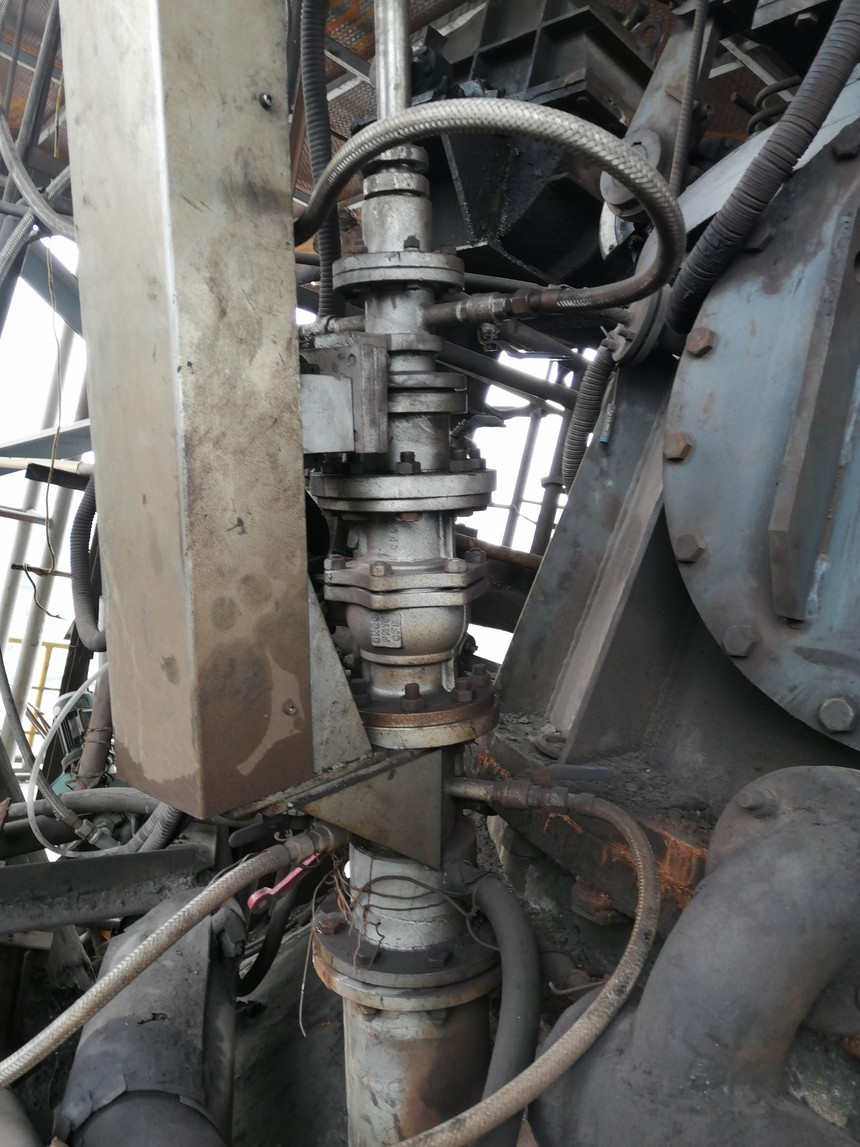

现场图片:
