图像式玻璃板宽测量系统 所属分类:玻璃玻纤行业

产品介绍:产品简介:系统包括以下部分:(1)、 图像处理计算机:主要完成以下工作,对摄像机输入的信号进行图像处理,形成图像数据并将测量结果送到显示器显示;接受键盘输入的命令和设定参数;输出控制信号到闸板进行控制;板宽异常时,输出报警驱动信号到报警环节。(……

推荐产品

  • 产品描述

产品简介:

系统包括以下部分:

(1)、 图像处理计算机:主要完成以下工作,对摄像机输入的信号进行图像处理,形成图像数据并将测量结果送到显示器显示;接受键盘输入的命令和设定参数;输出控制信号到闸板进行控制;板宽异常时,输出报警驱动信号到报警环节。

(2)、摄像机部分:包括支架、转向球夹云台、水冷防护、摄像机及镜头等,主要用来获取清晰的图像。

(3)、485接口的电流输出多功能控制器:通过485命令,接收计算机发来的指令,并返回数据。根据设定的命令,输出相应的电流信号或开关量信号。

技术参数:

⑴ 实时显示玻璃板左右摄像机测量值及被测区域图像

⑵ 输出闸板上升、闸板下降、报警信号等开关量信号。

⑶ 玻璃板宽历史数据存储。

⑷ 测量分辨率:0.1Pix。

⑸ 闭环控制精度:±0.1Pix(本机控制)。

注:测量分辨率在条件理想情况下,可达到0.05Pix甚至更高。与所选摄像机、采集卡配置有关。

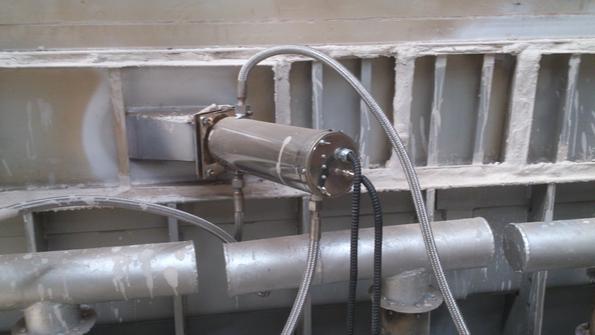

现场图片:
