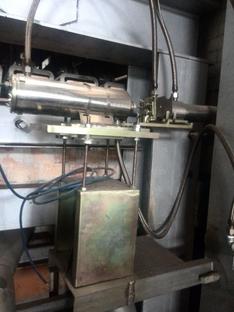

图像式玻璃液面计 所属分类:玻璃玻纤行业

产品介绍:产品简介:该系统采用无接触测量技术,利用机器视觉技术及计算机控制技术,测量熔窑内玻璃液面的相对高度。系统组成简单,无机械运动部件,摄像机防护简单。该系统输出两路4~20mA信号,一路为控制信号至投料机电机控制器,改变投料流量,进而得到理想的玻璃液面……

推荐产品

  • 产品描述

产品简介:

该系统采用无接触测量技术,利用机器视觉技术及计算机控制技术,测量熔窑内玻璃液面的相对高度。系统组成简单,无机械运动部件,摄像机防护简单。该系统输出两路4~20mA信号,一路为控制信号至投料机电机控制器,改变投料流量,进而得到理想的玻璃液面高度;另一路为液面高度信号至DCS系统。保存玻璃板宽历史数据,用于分析生产过程。

1、系统技术指标:

●玻璃液面测量精度:±0.1mm

●玻璃液面控制精度:±0.1mm(本机控制)

●玻璃液面历史数据:1年

●异常报警

§1.2液面检测原理

检测原理见图1-1,在熔窑胸墙一侧开有观察孔A,由于高温熔融玻璃液面的镜面效应,标志孔在玻璃液面上有一倒影A1,当液面变化时,A与A1的距离2H成比例变化,通过摄像机摄取该范围的图像,视频信号输入到计算机,计算机进行特征提取和图像处理,得到反映玻璃液面变化的2H值。进一步,如果测量倒影与某一固定点的距离也可反映玻璃液面变化。在摄像机固定不动的情况下,设定图像中某一位置为基准零点(相对零点),进而可得到实际液面像对该零点的变化值(液面实测值)。


图1-1 检测原理示意图


技术参数:

⑴ 实时显示玻璃液面测量值和被测区域图像

⑵ 输出投料机控制信号一路(4~20mA对应0~100℅),输出液面测量值信号一路(4~20mA对应-10~10mm)。

⑶ 液面历史数据储存一年。

⑷ 测量分辨率:0.1mm。

⑸ 闭环控制精度:±0.1mm(本机控制)。
