固废回转窑高温看火电视 所属分类:固废危废行业

产品介绍:产品简介:DY-NK350LZ内窥工业炉看火工业电视是运用于高温环境的特种闭路电视设备。尤其适用于固废危废,焚烧炉等工业高温炉上(炉壁厚度在350mm左右)。在不宜采用水冷却的情况下(北方,水资源缺乏且冬天水管易爆裂的地区)使用更为广泛。DY-NK350LZ内窥工业看……

推荐产品

  • 产品描述

产品简介:

DY-NK350LZ内窥工业炉看火工业电视是运用于高温环境的特种闭路电视设备。尤其适用于固废危废,焚烧炉等工业高温炉上(炉壁厚度在350mm左右)。在不宜采用水冷却的情况下(北方,水资源缺乏且冬天水管易爆裂的地区)使用更为广泛。

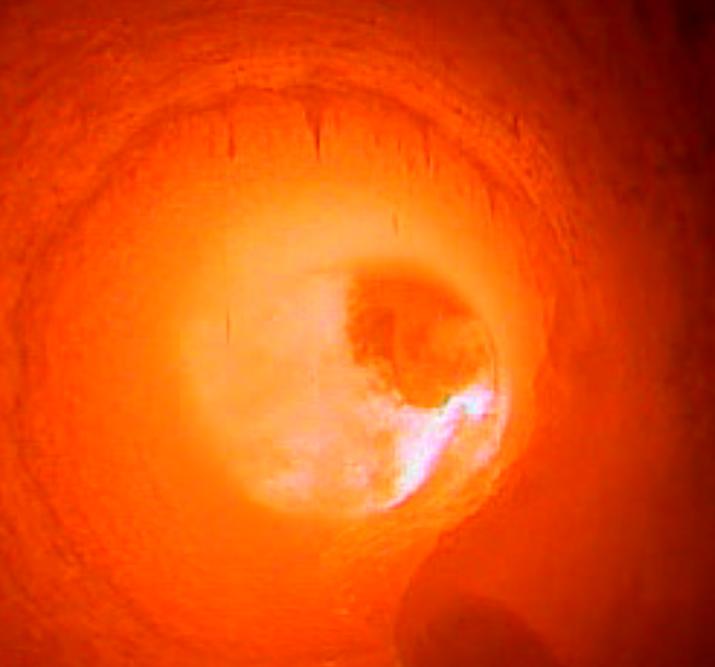

DY-NK350LZ内窥工业看火工业电视可将摄像镜头直接伸至窑炉内(1800℃以下)连续实时地监视炉内火焰、物料运行的工作状态。

通过DY-NK350LZ内窥工业看火工业电视对固废危废回转窑焚烧炉的燃烧状况等诸多因素的有效观察起到 稳产的直接作用。。系统采用电磁阀控制技术对摄像机和镜头部分的伸进退出进行自动控制,在系统电源、压缩空气供应等出现问题以及探头罩内温度超出范围时均可自动将机构退出炉膛,对设备起到自动保护的作用。

1、主要技术特点如下:

·  适用于炉壁厚度在350mm左右炉型

·  螺旋风幕设计,镜头不积灰

·  蓝宝石耐高温镜头

·  整体不锈钢材料,耐腐耐温

·  直视型内窥镜头

·  远程控制摄像机菜单调节方便

·  自动退出保护装置, 退出故障指示

·  气缸传动机构

·  高温固化耐高温摄像机一体化摄像机36倍光学变焦,20倍电子变焦功能。

·  耐高温光学针孔镜头

·  炉墙厚度为350MM,不需要开喇叭口,有观察口可以直接安装

技术参数:


                 技术参数

产品特点

适用于炉壁厚度在500mm左右炉型,观察视角范围广

使用环境温度

炉内温度

≦1800℃

控制系统

≦70℃

自动退出装置

自动退出功能

停电、停气、超温时,有探头能自动退离炉膛

退出装置行程

350mm

手动伸进退出功能

控制装置

远程

两级控制

可实现现场中控两地操作

供电要求

供电电压

AC220V±10%

供电频率

50Hz

供气要求

压缩空气入口压力

0.3~0.7MPa

压缩空气入口温度

≦35℃

压缩空气 小流量

0.1~0.4M3/min

图象指标

分辨率

1980*1080P

信噪比

42db

视 场 角

随机配置

17°-81C°

电缆配置

电源电缆

RVV4*0.5

视频电缆

超五类



基板用冷却水要求

流量

0.3M3/h

涡旋冷管

压缩空气入口大于0.35MP时,压缩空气出口温差为23度(选配)

安装距离

控制装置到自动退出装置 远为10M,中控室到现场 远为250M。

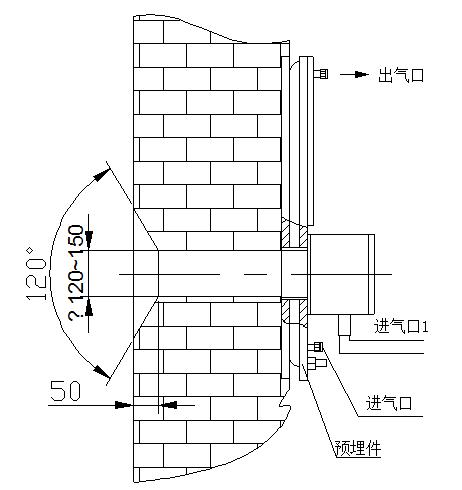

设备基板安装示意图



技术特点:

窑头看火监视系统采用气动传动装置将摄像探头推入窑炉内,窑炉内的工况通过摄像探头内的特种高温镜头和摄像机成像,并经视频光端机转换为光纤信号, 后通过单模四芯光缆传至控制室内的显示终端。

摄像探头主要由特种不锈钢保护筒、摄像机、耐高温特种镜头等组成。

该系统采用全新的变焦式光学设计结构,使摄像探头视场角可在40°~100°之间任意调节,从而解决传统定焦式系统无法根据不同窑况及安装位置选择出 佳观察视角的问题。


本设备采用气动式传动机构,具有使用寿命长,维护成本低等特点,

同时,本设备具备停气,停电,气压偏低,温度 ,等情况下自动退出功能,保护镜头不被烧坏等特点。延长设备使用寿命节约成本等特点。

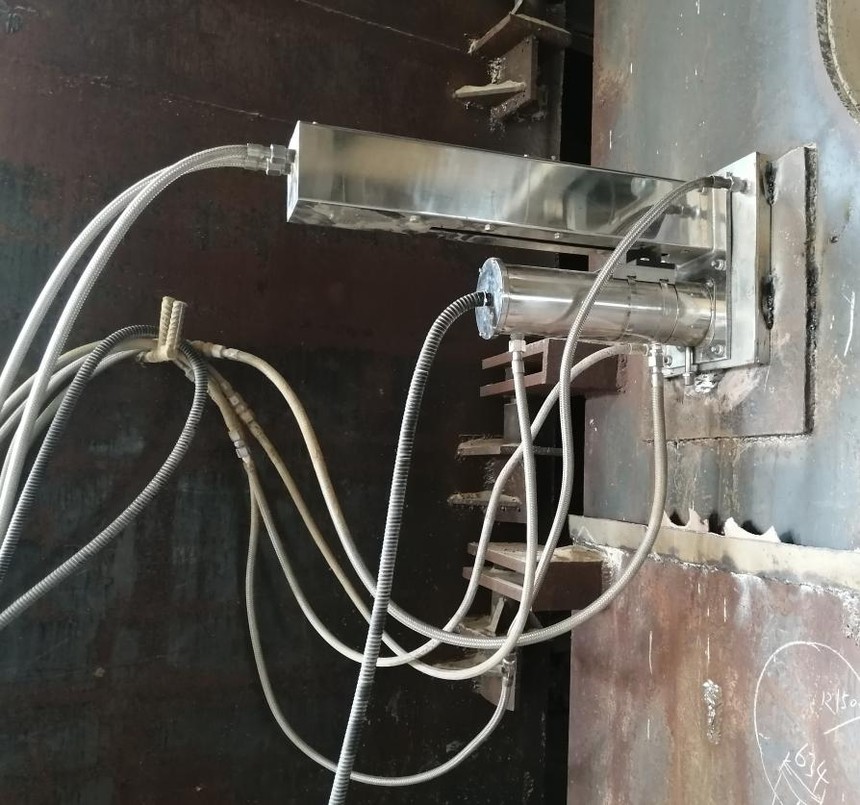

现场图片:
