高炉检修便携式高温摄像仪技术方案 所属分类:钢铁冶金行业

产品介绍:产品简介:1.概述:lDY-BX100便携式型内窥炉内高温工业电视设备是运用于高温环境的特种闭路电视设备,采用压缩空气冷却的方式。探头采用双层不锈钢材料,夹层填充隔热棉对摄像机进行初步隔热起到保护作用,内层压缩空气对摄像机及镜头进行强制风冷,同时在前端……

推荐产品

  • 产品描述

产品简介:

1.概述:

l DY-BX100便携式型内窥炉内高温工业电视设备是运用于高温环境的特种闭路电视设备,采用压缩空气冷却的方式。探头采用双层不锈钢材料,夹层填充隔热棉对摄像机进行初步隔热起到保护作用,内层压缩空气对摄像机及镜头进行强制风冷,同时在前端喷出形成风帘。设备可将摄像镜头直接伸入炉内观察炉内工件运行、物料熔化和火焰形状等状况,可广泛应用于冶金、电力、建材、轻工、化工、机械等行业的加热炉、蒸汽锅炉、玻璃熔融槽、烧结炉等工业高温窑炉设备上,进行,短期,临时检修,突发事件等情况下的,便携式高温监控设备,既 生产 ,提高产品质量,又改善工作环境,降低劳动强度,还便于实现集中调试及生产过程的自动化。本设备为便携式设备,不可长期炉内使用。

技术参数:

 2.1摄像机

品牌:海康威视

    芯片类型CCD

超宽动态 ICR日夜型枪型摄像机;

低照度 彩色:0.005 Lux @(F1.2,AGC ON);黑白:0.0005Lux @(F1.2,AGC ON);慢快门 支持;数字降噪 3D数字降噪;

宽动态范围 120dB;

视频压缩标准 H.265/H.264 / MJPEG;

清晰度与帧率 50Hz: 25fps 1200线

强光抑制功能

电子防抖

视角:                             90°(对角线)

曝光:手动,自动

白平衡:手动,自动



功耗:      120W

2.2耐高温针孔镜头

长度: 100mm

直径: Φ20mm

相对孔径: 1:1.4

物距: 0.8m~∞

视场角: 90

焦距范围: 3-10mm可调

光圈控制:手动

温度: -10℃~+160℃

净重: 0.5-1.5kg

2.3显示器

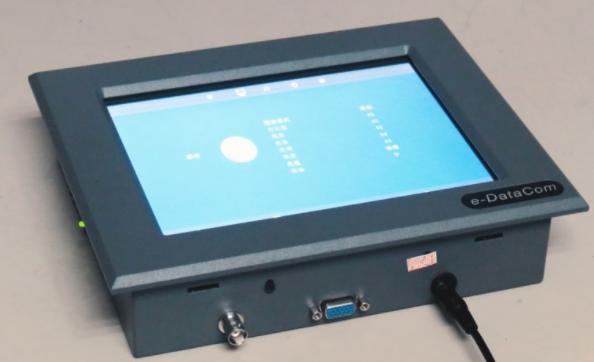

采用10吋嵌入式高清显示屏,可录像,可回放,分辨率1080*1920

2.3使用环境条件:

    炉内温度:                         ≤1800℃

    压缩空气:                        ( 好采用仪表气)

    入口压力:                         0.3~0.7Mpa

    流量:                             ≥0.3M£/min

    入口温度:                         ≤35℃

3.工作原理:

    成套设备中含:风冷防护罩, CCD成像摄像机,耐高温镜头,现场显示器,

3.1图像部分:

    图像系统主要由彩色摄像机及高温针孔镜头完成对炉内情况的图像采集,经同轴电缆、直接在设备的显示屏上显示,可录像,回放。显示部分带温度报警功能,当炉内摄像仪超过使用环境温度,进行声光电报警,提示。以便及时处理。

3.2气路部分:

空压站送来的压缩空气(压力大于0.3Mpa),经快速接头涌入摄像机防护罩内层可以有效地减小炉内高温对探头罩外层产生的热辐射;同时起到冷却和吹扫的作用。可以防止炉内火焰的反串现象,又可以消除炉内的高温粉尘对镜头的侵蚀。由于探头罩内层装有摄像机及镜头,因而对输至内层的压缩空气的精度要求更高,该路气经过一级精密过滤调压(压力大于0.3Mpa)

4、设备的维护:

    本设备是工作于高温环境中的特种设备,在使用过程中需进行一定的维护保养工作,以 设备能长期可靠的工作。设备的保养工作分为:镜头保养气路的保养和电器的保养。设备

1、镜头部分:镜头为精密光学设备,由于使用环境比较恶劣,需定期保养,拆开分冷防护罩对镜头前段进行擦拭清理,清洁,除去镜面上面的灰尘,油水等。

2、气路部分:定期检查气管有没有老化,堵塞,气管接头有没有漏气等现象,气源来的其他是不是纯净,油水过滤装置是不是坏掉等情况,保持气体纯净,气路畅通。

3、电路部分:检查摄像机电源是否正常DC12V,视频线接头是否松动等。

现场图片:
